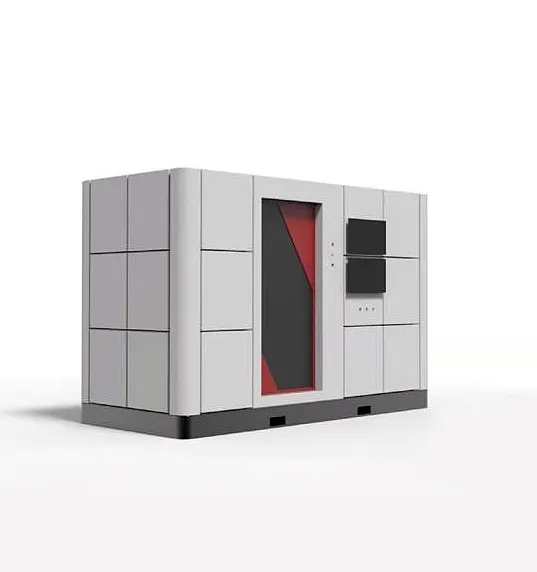

Système d'essai CT industriel de haute puissance

Introduction

Industrial CT detection equipment adopts full marble body, with high precision sports system.the equipment is mainly composed of X-ray system, high-resolutionreal-time imaging system, computer image processing system, mechanical transmission system, electrical control system, X-ray protection system, etc. It is widely used in ceramics, pottery, metals, animal specimens and other items detection, and can carry out fiber material analysis, failure analysis, structuralanalysis, defect analysis, precision measurement, reverse engineering and other work.

TTechniqueParamètres

1. Portée de balayage Standard: 350 mm.

2. Résolution du petit espace de mise au point: meilleure que 2,5lp / MM.

3. Résolution de la densité du système: & lt;1%.

4. Résolution spatiale CT: 2,5lpmm@10Modulation (mode ro de 3 minutes, en utilisant une petite focale et un champ de vision FOV de 450 mm)

5. Précision des dimensions CT:

Précision: ± 100 μm;

Précision de répétabilité: ± 20 μm;

Conditions de balayage: balayage en mode ro 5min, 450kv, 3,33ma, épaisseur de la tranche 2mm, champ de vision 300mm;

Objet de mesure: l'objet est un bloc étalon en aluminium.

6. CT Scan Time: 6min, 720 projections, 0.5s Integral Time.

7. Collimateur d'épaisseur de tranche (collimateur arrière): le logiciel est réglable en continu.

8. CT image display matrix: Software Optional, 256x256 to 4096x4096 any

Configuration, 16 bits (65535 niveaux de gris)

EConditions environnementales

Température de fonctionnement: 10 ~ 35 °C.

Température de stockage: - 40 ~ 47 °C.

Humidité ambiante: 5% ~ 95% (sans condensation).

Altitude: 0 ~ 3000 m.

5. Il doit y avoir un fil de mise à la terre indépendant avec une résistance n'excédant pas 3 ohms et une longueur n'excédant pas 10 mètres.

The single-phase capacity shall not be less than 10 KVA; the grid fluctuationshall not exceed 10% of the rated voltage.
