YjW - 30000 kN machine d'essai de cisaillement dynamique et statique

Un. Éléments d'essai

Essai de capacité portante verticale

Essai de capacité portante horizontale

Essai d'hystérèse horizontale

Essai du module élastique de compression

Essai du module élastique de cisaillement

Essai d'adhérence au cisaillement

Essai de vieillissement par cisaillement

Essai du coefficient de frottement et essai de résistance ultime à la compression

Essai de résistance ultime à la compression

Essai de performance rotative

Ⅱ.Introduction

La force d'essai de compression maximale nominale verticale est de 30000kn, l'espace de compression verticale est de 800mm, la force d'essai maximale du système de cisaillement simple est de 3500kn, la course est de ± 200mm, la force d'essai maximale du système de cisaillement double est de 4000kn, la course est de 200mm, la force d'essai maximale du système d'angle est de 1200kn, la course est de 200mm, qui peut satisfaire aux essais de performance verticale et de cisaillement de divers types de roulement. L'équipement est principalement utilisé pour l'essai de compression, de cisaillement et d'angle de divers dispositifs d'isolation sismique, sismique et Structurale, non seulement pour l'essai des roulements et des composants structuraux existants, mais aussi pour l'essai de développement de nouveaux roulements et composants à l'avenir.

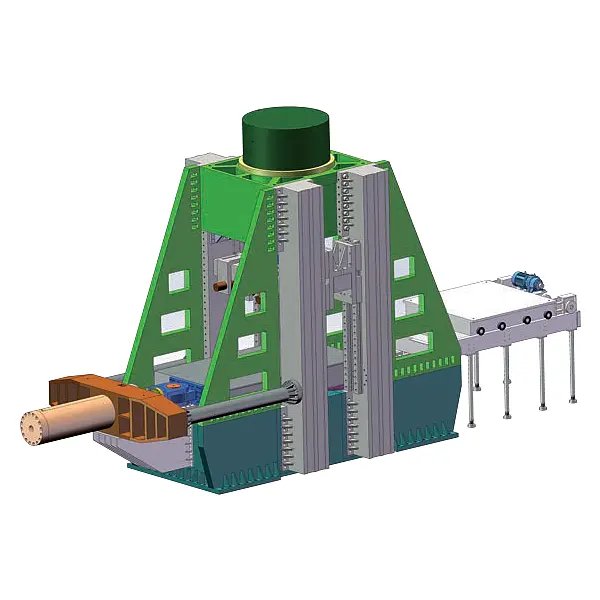

La machine d'essai adopte une structure de montage vertical à quatre colonnes. La structure du moteur principal est raisonnable, rigide et sûre. La base de la machine principale et le faisceau - croisement sont en acier coulé, l'actionneur vertical est une structure à cylindre unique, l'ensemble de la machine est une structure de cisaillement sans boulons, et les corps verticaux et horizontaux en acier sont soumis à des forces pour éviter le desserrage des boulons, la déformation du cadre, le dégagement des pièces de contrainte et les accidents de sécurité causés par la force de cisaillement des boulons. La plaque de réaction transversale encastrée s'adapte au cadre principal pour former un cadre de chargement vertical et horizontal à haute résistance et rigidité. Le système de cisaillement dynamique horizontal adopte un servo - actionneur à tige de sortie unique, qui adopte une technologie de conception à faible amortissement et à grand dégagement pour assurer une bonne performance dynamique. Contrôleur dynamique horizontal symts, haute précision de contrôle, réponse rapide. Le système de commande est basé sur la technologie de commande de servocommande électrohydraulique numérique, qui est la commande multicanale verticale, horizontale et angulaire. Traitement automatique des données par ordinateur, dessin de la courbe d'essai. La machine a une structure raisonnable et un grand espace d'essai, ce qui facilite le chargement et le serrage des échantillons.

3. Principaux paramètres techniques

1.. Section de chargement verticale

1.1 espace d'essai vertical: 800 mm.

1.2 force d'essai de compression verticale: 30 000 kN.

1.3 précision de mesure de la force d'essai: ≤ ± 1%.

1.4 plage de mesure de la force d'essai: 2% - 100% F - S (plage d'étalonnage: 10% - 100% F - S)

1.5 course maximale de l'actionneur: 800 mm.

1.6 vitesse maximale sans charge: 20 mm / min.

1.7 taille effective du comptoir: 1800mm X 1800mm (L x w)

2.Section horizontale à cisaillement unique

2.1 force de cisaillement horizontale de l'actionneur horizontal: 3500kn.

2.2 précision de la valeur indiquée: supérieure à ± 1%.

2.3 plage de mesure de la force d'essai: 2% - 100% f.s (plage d'étalonnage 10% - 100% f.s)

2.4 course maximale du piston de travail: 200 mm

2.5 précision du déplacement du piston de cisaillement: meilleure que ± 0,5% F.S.

2.6 méthode de mesure de la Force: mesure de la force par capteur de charge.

2.7 méthode de mesure du déplacement: capteur de déplacement magnétostrictif de haute précision

3. DSystème à double cisaillement

3.1 force de cisaillement horizontale maximale de l'actionneur à double cisaillement: 4000kn

3.2 précision des valeurs indiquées: meilleure que ± 1% (1% à 100% F.S.).

3.3 vitesse avant du piston de fonctionnement: 0 à 50 mm / MIN (réglable).

3.4 course maximale du piston de travail: 200 mm.

3.5 précision du déplacement: meilleure que ± 1,0% F.S.

4 système de virage

4.1 Force maximale d'éjection angulaire de l'actionneur d'angle: 1200kn.

4.2 précision de la valeur indiquée: supérieure à ± 1% (4% à 100% F.S.)

4.3 résolution du déplacement: 0,01mm.

4.4 course maximale du piston de travail: 200 mm.

4.5 vitesse de poussée du piston de travail: 0 à 60 mm.

4.6 précision du déplacement: meilleure que ± 1,0% F.S.
