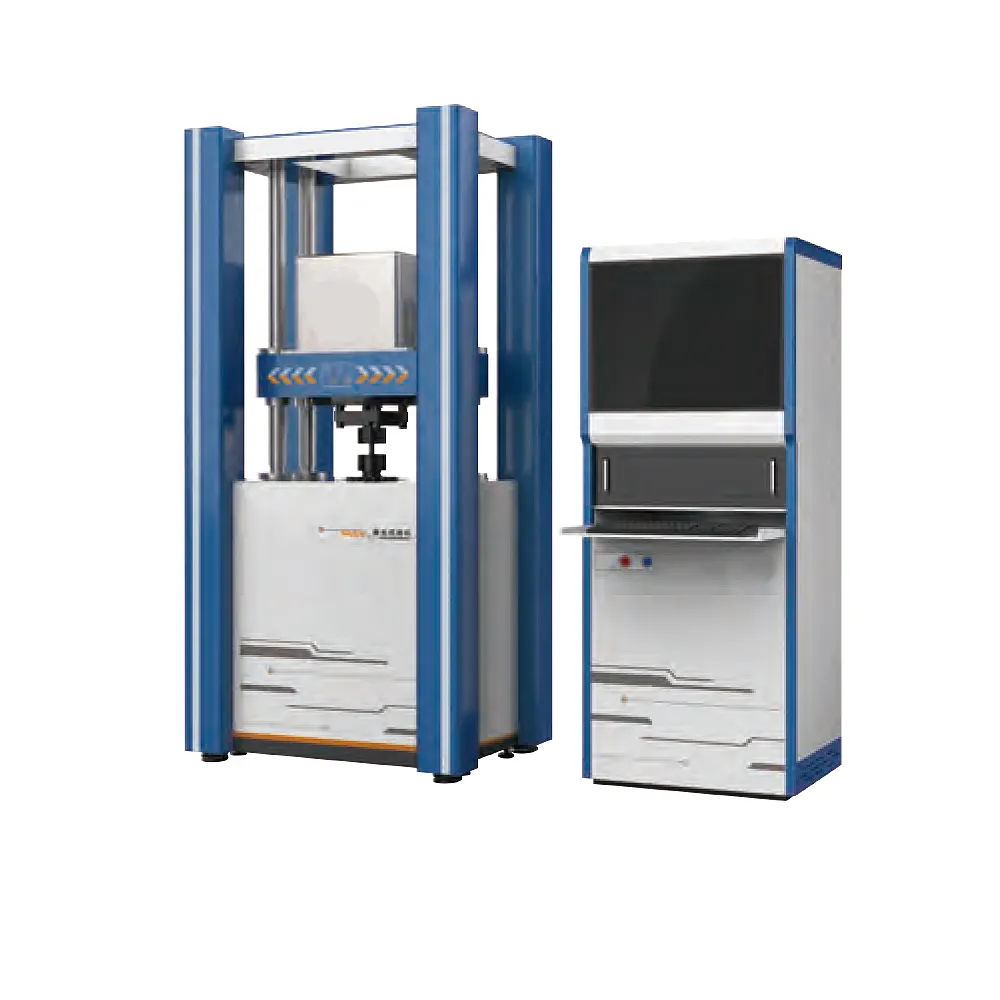

Nouvelle machine d'essai de fatigue ultra haute fréquence 450hz
Un.Application
Cette machine d'essai de fatigue à haute fréquence, peut réaliser l'éprouvette dans la charge de la machine, l'espace, l'environnement dans les limites permises, d'appliquer la charge alternative à haute fréquence, la charge inertielle de manière résonnante; Appliquer une charge statique de manière élastique. Les modes de charge peuvent être divers étirage, extrusion, flexion, cisaillement, torsion, etc. l'éprouvette peut être n'importe quel élément présenté sous forme solide, sans restriction de matériau et de forme. Il peut être utilisé dans des environnements spéciaux tels que la température élevée, l'humidité élevée, le brouillard salin, etc. Cette machine a trois fonctions mécaniques traditionnelles de la machine d'essai à haute fréquence chargée par résonance électromagnétique, de la machine d'essai universelle électronique (avec fonction personnalisée en option), de la table de vibration (avec fonction personnalisée en option), réalisant une machine tout - en - un. La machine est utilisée dans l'industrie sans restrictions particulières et convient à tout essai nécessitant un chargement, pour obtenir des indicateurs de performance mécanique de l'échantillon d'essai, y compris des indicateurs de performance tels que les performances en fatigue, la résistance, la rigidité, la déformation, etc.
Deux. caractéristiques
Machine d'essai à haute fréquence de type à résonance électromagnétique avec économie d'énergie naturelle, gain de temps et efficacité. Aussi parce qu'il n'y a pas de fluides de travail tels que les liquides, les gaz et ainsi de suite, il n'y a pas de pollution de l'environnement.
1.Économie d'énergie
Fonctionnant en mode de chargement par résonance électromagnétique, la machine nécessite théoriquement peu de consommation d'énergie externe. Il peut économiser plus de 98% d'énergie électrique par rapport au mode servo électro - hydraulique qui applique la même charge. Ce test consomme peu d'électricité et est la machine de travail la plus économe en énergie. De ce fait, il n'est pas non plus nécessaire de disposer d'un système de dissipation thermique important et coûteux.
2.Réduction du temps de travail
Il fonctionne généralement à très haute fréquence et peut donc réduire considérablement le temps de travail de test. Par exemple, pour effectuer 10 ^ 7 alternances, si la fréquence de fonctionnement est de 350 Hz, le temps de test consommé est de 7,9 heures. En conséquence, la fréquence de fonctionnement générale est de 50 Hz si elle est chargée avec la technologie servo électro - hydraulique et le temps de travail requis est d'environ 56 heures. L'efficacité des tests a été multipliée par 6.
3.Pas de contamination par le liquide d'huile
L'appareil n'utilise pas de milieu de travail liquide, il n'y a donc aucun problème de contamination de l'environnement et est un appareil de travail propre.
Trois.Caractéristiques
Machine d'essai à haute fréquence à chargement par résonance électromagnétique, en plus des avantages naturels de la machine d'essai à haute fréquence à résonance électromagnétique, elle présente également des caractéristiques distinctives qui se manifestent dans la structure, la fonction, les performances, le fonctionnement du logiciel et d'autres aspects.
1.Structure
Double structure à quatre colonnes à l'intérieur et à l'extérieur pour assurer la rigidité élevée et la précision géométrique et de guidage du Mouvement de la machine. Toutes les pièces en mouvement ne sont pas exposées, la machine a un aspect soigné et ne présente aucun risque de sécurité.
2.Performance
La fréquence de fonctionnement de l'appareil peut être supérieure à la limite supérieure de 300 Hz fixée dans la norme EMF, jusqu'à 450 Hz;
L'équipement permet une amplitude de l'éprouvette de ± 3 mm;
Le capteur de force peut être placé sur le dessus pour réaliser la mesure de force, laissant un grand espace flexible sur la table de travail pour installer les éprouvettes, fournissant les conditions pour la mise en œuvre d'éprouvettes spéciales telles que les éprouvettes extra - longues, surdimensionnées, les éprouvettes moulées, les éprouvettes de poutre cantilever, etc.
3.Logiciel
Opération d'écran tactile, entrée de photo, spécimens enrichis
Le processus de travail de l'appareil est effectué par un logiciel dédié, opérant dans un dialogue homme - machine. Toutes les opérations peuvent être effectuées avec des conseils simples sur l'écran tactile du doigt. Entrez des informations, des éprouvettes, des exigences, des mémos, des enregistrements, des opérateurs, etc., qui peuvent être saisis via une photo de téléphone portable. Le logiciel prépare et enregistre suffisamment de types d'échantillons, y compris des exemples de tests effectués dans le passé et d'autres exemples d'échantillons de test que l'équipement peut effectuer, afin que l'opérateur général puisse commencer et terminer les tâches de test simplement en sélectionnant.
Quatre.Principe de fonctionnement et composition structurelle
1.Principe de fonctionnement
Machine d'essai de fatigue électromagnétique à haute fréquence, dont le principe de fonctionnement est basé sur les principes de la mécanique vibratoire du système multi - degrés de liberté, la résonance forcée de l'appareil de travail est réalisée autour des principaux types de vibrations. Le principal type de vibration est un système élastique linéaire simplifié à un seul degré de liberté (Figure 1), l'éprouvette étant un élément élastique vibrant; L'utilisation de la résonance pour réaliser l'amplification de la force, avec la force d'excitation d'entrée plus petite et la puissance d'excitation, à travers l'énergie interne du système d'excitation, de sorte que l'effet d'application de force plus grand est obtenu, pour atteindre l'objectif d'économie d'énergie et d'efficacité; Concevoir des fréquences de résonance plus élevées pour réduire le temps d'application de la charge.
Machine d'essai de fatigue électromagnétique à haute fréquence, la composition complète du système de vibration et le modèle mécanique simplifié sont représentés sur la figure 2.
Composition1 excitation electromagnet, 2 electromagnet support spring, 3 armature (also as the main vibration system mass), 4 preload beam, 5 screw nut, 6 preload spring, 7 test piece, 8 force sensor, 9 screw bearing, 10 motor and transmission system, 11 machine base, 12 damping spring, 13 foundation.
2.sComposition de la structure
Le système de contrôle électronique comprend le micro - ordinateur de contrôle principal, la carte de contrôle d'asservissement, le système de contrôle d'entraînement par solénoïde d'excitation électromagnétique, le système de contrôle d'entraînement par servomoteur et le système de détection de signal.
Master Control micro machine est un ensemble de machine de commande, système d'exploitation Windows, écran tactile avec communication série RS232, communication Bluetooth sans fil, communication réseau et autres fonctions.
Carte de servocommande, un circuit de commande spécial.
Système de contrôle d'entraînement par solénoïde d'excitation électromagnétique, un ensemble de circuits d'entraînement et de contrôle dédiés, y compris la bobine électromagnétique, l'amplificateur de puissance, l'alimentation en courant continu, etc.
Le système de commande d'entraînement du servomoteur est utilisé pour l'entraînement et le contrôle de travail du servomoteur.
Système de détection de signaux comprenant un capteur de force et son circuit de traitement du signal, un capteur d'accélération et son circuit de traitement du signal, un capteur de température et son circuit, un extensomètre et son circuit, un interrupteur de fin de course.
Tout en travaillant, l'ordinateur effectue diverses tâches de test de manière automatique, semi - automatique et entièrement automatique via un programme de contrôle dédié.
Cinq.Paramètres techniques
Erreur statique ≤ ± 0,5%, erreur dynamique ≤ ± 2%.
Fluctuation de la plage moyenne: la fluctuation de la charge maximale ne dépasse pas ± 0,3% FS pendant 24 heures de fonctionnement continu.
Fluctuation de la plage d'amplitude: la fluctuation de la charge maximale ne dépasse pas ± 0,3% FS pendant 24 heures de fonctionnement continu.
Gamme de fréquence: 60 ~ 450hz.
Résolution en fréquence: 0,1 Hz.
Espace d'essai pour cet équipement: ≥ 600 mm; Hauteur de travail de l'équipement: 1000 ~ 1100mm.
Coaxialité de la Force: ≤ 5%.
Bruit: ≤ 68db.
Maximum record range: 9×108. automatically record the number of test cycles, and has a power-down protection function; cycle number can be set at any time, with automatic stop function after reaching the specified number of cycles; with the function of preventing the automatic start again after an accidental stop such as power failure.
Avec la fonction d'affichage en temps réel de la forme d'onde de charge dynamique, de la forme d'onde de courant, de la forme d'onde d'excitation, etc.
Fonctions de test optionnelles liées à la mécanique de rupture, telles que la fonction de test de ténacité à la rupture et la fonction de test du taux de propagation des fissures, etc.
Avec des fonctions de protection complètes, telles que la protection contre les surcharges, la protection des limites mécaniques, la protection contre les surintensités du moteur, la protection contre les ruptures, la protection secondaire contre les surintensités de l'excitateur, la protection contre les chutes de fréquence, la protection contre les réglages manuels inférieurs et supérieurs de la charge statique dynamique, la protection contre les emballements de charge statique, etc. De nombreuses protections peuvent être configurées de manière flexible en fonction des exigences de différents tests et le processus de test peut être sans surveillance.
